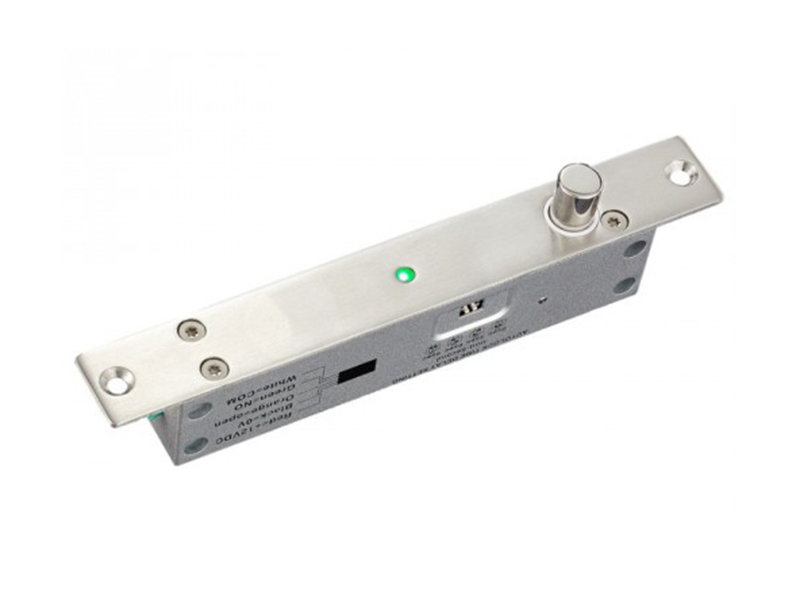

Elektrozamek trzpieniowy EB-1500, 1000 kg

Elektrozamek trzpieniowy EB-1500 jest alternatywą dla powszechnie stosowanych w systemach kontroli dostępu elektrozaczepów lub też ich uzupełnieniem w przejściach wymagających dodatkowego zabezpieczenia elektromechanicznego. Elektrozamek trzpieniowy składa się z elementu wykonawczego zawierającego elektromagnes który pod wpływem przyłożonego napięcia wypycha lub cofa ruchomy trzpień (w zależności od typu elektrozamka). Element główny montowany jest w ramie lub na ramie drzwi. Ruchomy trzpień wchodząc w przygotowany otwór w skrzydle drzwi blokuje je przed otwarciem.
Autoblokada
Elektrozamek trzpieniowy wyposażony jest w system atomatycznego zamykania. Jeżeli po zadziałaniu sygnału sterującego i zwolnieniu elektrozamka drzwi nie zostaną fizycznie otwarte - po upływie ok. 5-9 sekund od zakończenia impulsu sterującego ponownie zostaną zaryglowane.
Sygnalizacja
Elektrozamek trzpieniowy wyposażony jest w styk NO, który może być wykorzystany w systemie kontroli dostępu informując o położeniu sterowanych drzwi. Styk pozostaje zwarty jeżeli skrzydło drzwi znajduje się bezpośrednio w ościeżnicy (płytka z magnesem znajduje się pod elektrozamkiem - sygnał niezależny od stanu napięcia) . Dzięki temu możemy przekazać informację np. do systemu alarmowego, informując o stanie drzwi.
Dioda LED
Na obudowie zwory znajduje się dwukolorowa dioda informująca o stanie wejścia. Jeżeli drzwi są zablokowane, jest to sygnalizowane czerwonym kolorem diody – jeżeli drzwi zostaną odblokowane – dioda będzie świecić kolorem zielonym. Jeżeli cewka elektrozamka nie jest zasilana – dioda jest wygaszona.
Zwłoka czasowa
Elektrozamek ma możliwość ustawienia opóźnienia czasowego po którym elektrozamek zarygluje drzwi. Czas ten można ustawić na mikroprzełącznikach na obudowie elektrozamka. Możliwe ustawienia: 0 / 3 / 6 / 9 sekund zwłoki po fizycznym zamknięciu drzwi.

Dane techniczne:

• Typ elektrozamka: NC (standardowy, drzwi zamknięte bez napięcia)
• Maks. nacisk na drzwi :1000 kg
• Zasilanie: 12 V
• Pobór prądu – praca (pobór chwilowy): 900 mA
• Pobór prądu - czuwanie :zamek zwolniony: 130mA, zamek zaryglowany: 20mA
• zwłoka czasowa: 0, 3, 6, 9 sekund
• Autoblokada: ok. 5 sekund
• Sygnalizacja stanu drzwi: Tak (styk NO, obciążalność 200mA@24VDC)
• Dioda LED: Zielona – drzwi zwolnione, czerwona - drzwi zablokowane

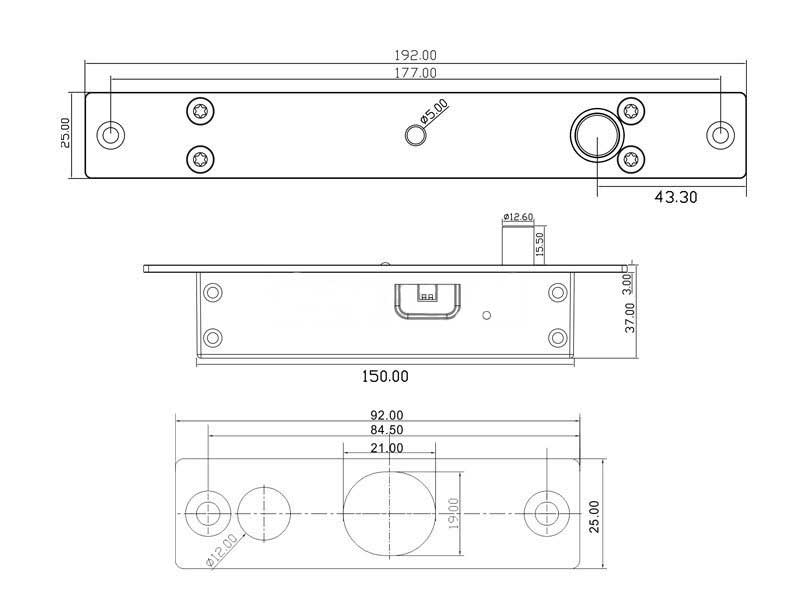

• Wymiary elektrozamka: 192 x 25 x 37 mm
• Wymiary płytki montażowej:90 x 25 x 2 mm​
• Temperatura pracy:-10～+55℃
