Opis

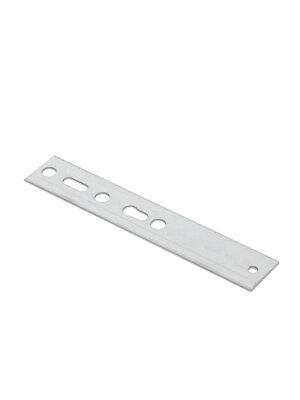

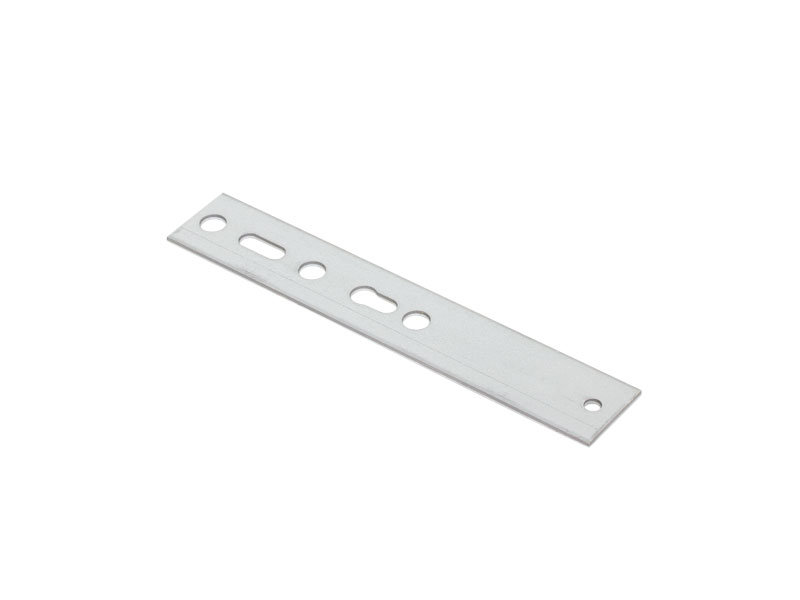

Konsola boczna, górna płaska EL- 200x2,5 służy do bocznego i górnego mocowania okna.
Zastosowanie:
- jako kotwy boczne lub górne w ścianach dwuwarstwowych i trzywarstwowych
- grubość - 2,5 mm
- długość - 200 mm
Maksymalne wysunięcie i odpowiadające im obciążenia:
- 30 mm - 69 kg
- 50 mm - 48 kg
- 70 mm - 44 kg
Kotwy przystosowane do śrub szybkiego montażu wymagają wykonania otworów w ościeżnicy. Konsole w wersji EL montowane są do profilu za pomocą śrub fi 7,5 a okna mogą być już w fazie produkcji wykonane z odpowiednimi otworami fi 6,5 co znacząco przyspiesza prace montażowe.
Sposób montażu:
W ramie wykonać otwory 6,5mm w miejscach, w których rama będzie łączona ze ścianą. Do połączenia ramy ze wspornikiem EL należy stosować wkręty do montażu ram okiennych (średnica 7,5mm). Wkręt, wkręcony w profil ramy okiennej, wkręcić we wspornik EL przytrzymany/dociśnięty do ściany wnęki okiennej. Po sprawdzeniu prawidłowej pozycji ramy wspornik EL zamocować do ściany wnęki okiennej (co najmniej 2 łączniki - odpowiednie do podłoża)Wspornik EL może służyć również jako wzmocnienie muru (wzmocnienie słabego materiału ściany, w której montowane jest okno). Zamontowanie ramy okiennej wkrętem 7,5mm wkręconym we wspornik EL daje bardzo stabilne połączenie ramy z murem.
