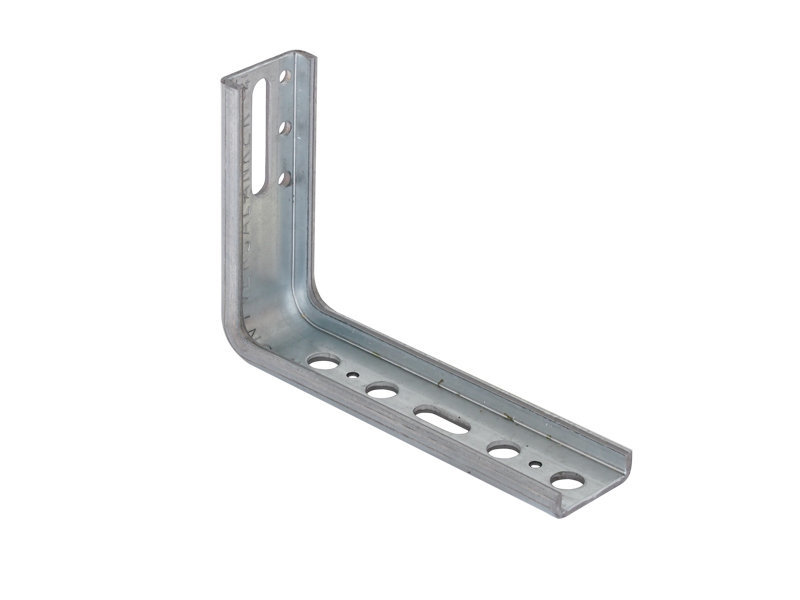

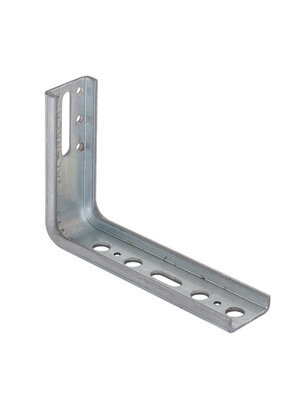

Konsola boczna kątowa FMW 95x140/2,5

Konsola boczna, górna FMW 95x140x3,0 bez regulacji służy do przytwierdzenia okna do zewnętrznego lica ściany. Jest to dobry wybór w sytuacji, gdy wymiar okna jest zbliżony do wielkości otworu lub jest od niego większy. Konsola całkowicie montowana w warstwie ocieplenia. Zastosowanie konsol kątowych wymaga montażu stolarki od strony zewnętrznej.Zestaw konsol kątowych montowanych całkowicie w warstwie ocieplenia pozwala uzyskać optymalne właściwości termiczne połączenia dzięki zminimalizowaniu powstawania mostków termicznych w miejscu montażu konsol, oczywiście pod warunkiem wykonania poprawnej izolacji termicznej oraz przeciwwilgociowej i wiatroszczelnej.

• maksymalne obciążenie 34 kg przy wysunięciu 87 mm
• grubość konsoli - 2,5 mm,
• długość krótszego ramienia - 95 mm
• długość dłuższego ramienia - 140 mm

Sposób montażu:

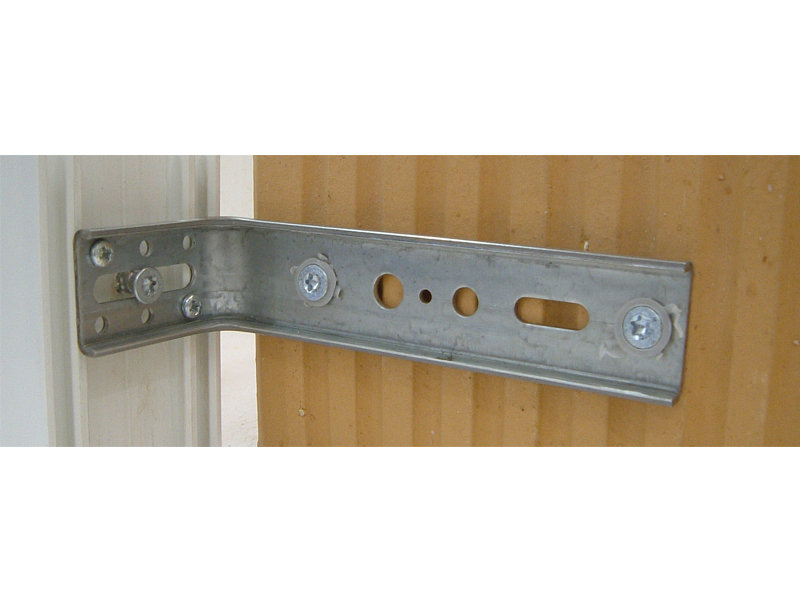

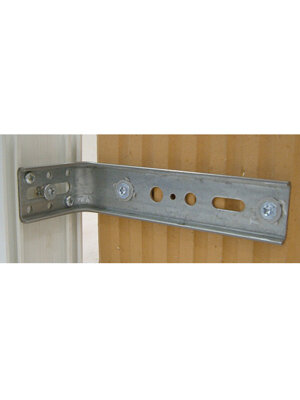

Element FMW przykręcamy do ramy okiennej przez podłużny otwór regulacyjny wkrętem 7,5 x 40 mm. Mając ustawioną ramę w poziomie w pożądanej odległości od płaszczyzny ściany, ustawiamy jej przekos. Przytwierdzamy wspornik do zewnętrznej płaszczyzny ściany (łączniki odpowiednie do materiału ściany min. 2 szt., pierwszy min. 30 mm od krawędzi otworu) Odkręcamy nieznacznie wkręt i ustawiamy przy pomocy poziomicy ramę okna w pionie. Dokręcamy w podłużnym otworze regulacyjnym wkręt do ramy okna. Upewniamy się, że rama jest prawidłowo ustawiona i wkręcamy drugi wkręt kontrujący (przez małe okrągłe otwory we wsporniku).
