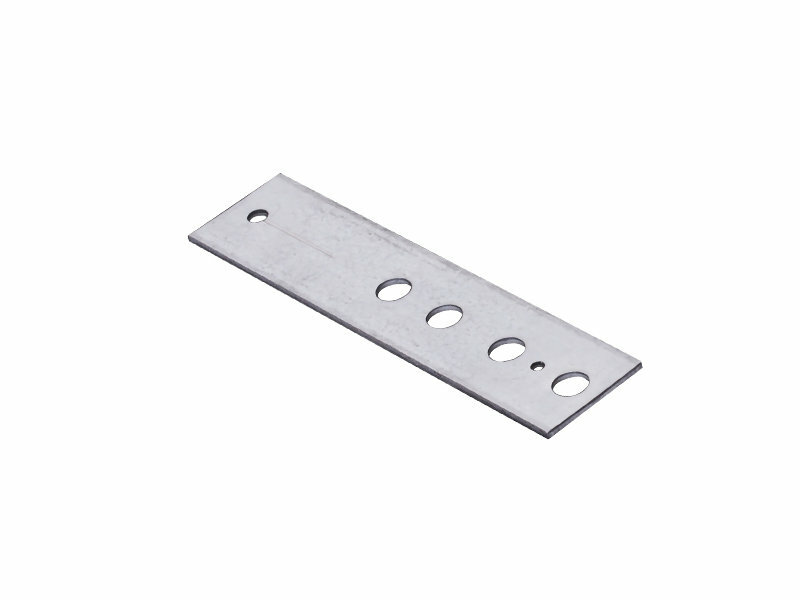

Konsola boczna płaska EL-150x2,5 do montażu z taśmą rozprężną

Konsola boczna, górna płaska EL- 150x2,5 służy do bocznego i górnego mocowania okna. Szczególnie przydatna przy montażu okien z zastosowaniem taśm rozprężnych.

Zastosowanie:

• jako kotwy boczne lub górne w ścianach dwuwarstwowych i trzywarstwowych
• grubość - 2,5 mm
• długość - 150 mm

Kotwy przystosowane do śrub szybkiego montażu wymagają wykonania otworów w  ościeżnicy. Konsole w wersji EL montowane są do profilu za pomocą śrub fi 7,5 a okna mogą być już w fazie produkcji wykonane z odpowiednimi otworami fi 6,5 co znacząco przyspiesza prace montażowe.

Sposób montażu:

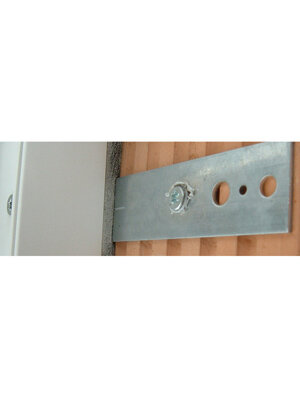

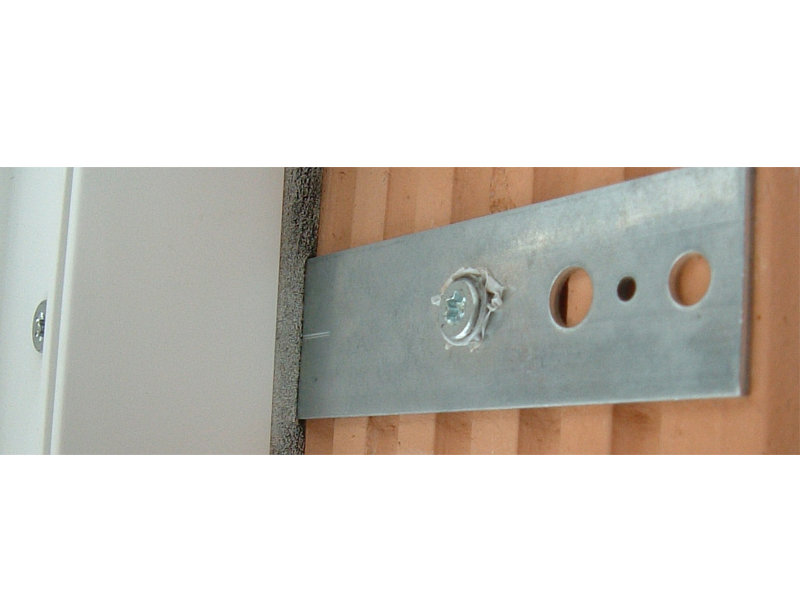

W ramie wykonać otwory 6,5mm w miejscach, w których rama będzie łączona ze ścianą. Do połączenia ramy ze wspornikiem EL należy stosować wkręty do montażu ram okiennych (średnica 7,5mm). Wkręt, wkręcony w profil ramy okiennej, wkręcić we wspornik EL przytrzymany/dociśnięty do ściany wnęki okiennej. Po sprawdzeniu prawidłowej pozycji ramy wspornik EL zamocować do ściany wnęki okiennej (co najmniej 2 łączniki - odpowiednie do podłoża)Wspornik EL może służyć również jako wzmocnienie muru (wzmocnienie słabego materiału ściany, w której montowane jest okno). Zamontowanie ramy okiennej wkrętem 7,5mm wkręconym we wspornik EL daje bardzo stabilne połączenie ramy z murem.
