- symbol
- 053678
- symbol producenta
- 405071/F
- producent/dystrybutor
- Knelsen
- w opakowaniu
- 25
- ocena towaru
-
(4.8)
- wysyłka
- 24h
- dostępność
- na magazynie
Zamów i zapłać do godziny 12:00 a zamówienie wyślemy tego samego dnia.
Opis

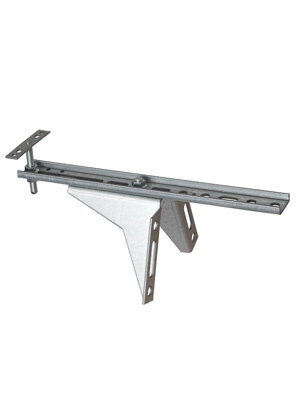

Konsola dolna płaska ze wzmocnieniem i regulacją wysokości WU-ST-300/3,0/110 z łącznikiem płaskim stosowana jest przy większym wysunięciu osi okna w stosunku do płaszczyzny ściany (powyżej 80 mm) lub w przypadku okien o bardzo dużym ciężarze.
- grubość - 3,0 mm
- długość - 300 mm
- systemowo przystosowane do połączenia z oknem bez profilu „parapetowego” (płaski łącznik)
- standardowa długość śruby regulacyjnej - 60 mm
- regulacja wysokości w zakresie - 12 do 50 mm
- Maksymalne skontrolowane obciążenie konsoli - 73 kg przy wysunięciu 130 mm.
Sposób montażu:

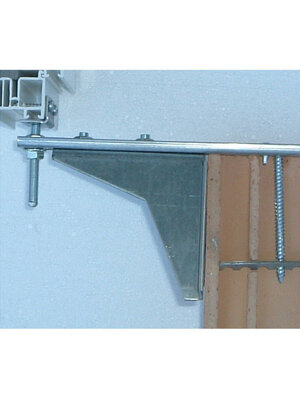

Zamocować konsole do progu wnęki okiennej (łączniki odpowiednie do materiału ściany minimum 2 szt.), postawić ramę na konsolach w taki sposób, żeby rama oparła się na płaskowniku łącznika, ramę wypośrodkować w otworze okiennym, połączyć płaskie łączniki z profilem ramy za pomocą wkrętów, wypoziomować i wyregulować wysokość ramy (góra-dół), wyregulować głębokość położenia ramy, skontrować nakrętki na śrubie regulacyjnej.
