Opis

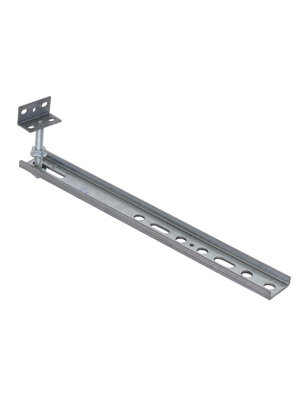

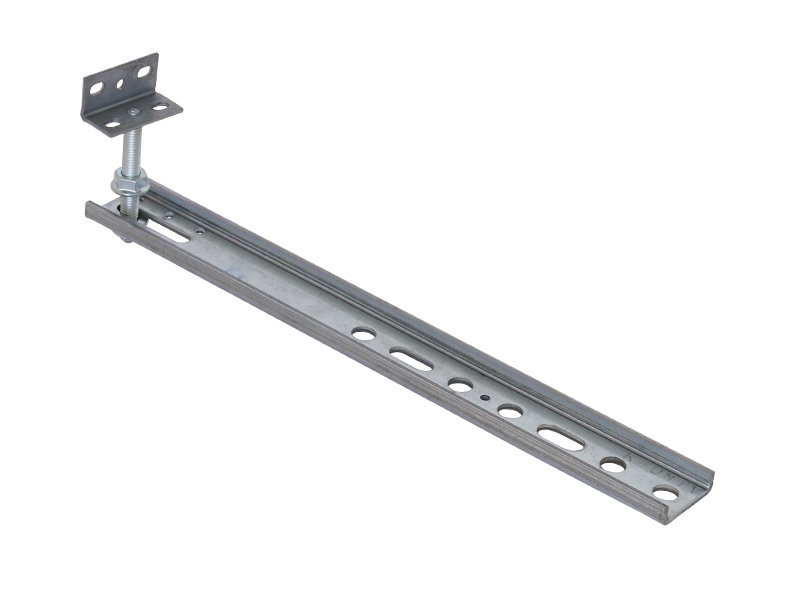

Konsola dolna płaska z regulacją wysokości WU-200x2,5/60, to podstawowy element nośny systemu Knelsen do montowania okien w warstwie ocieplenia.

  • grubość  - 3,0 mm
  • długość - 300 mm
  • systemowo przystosowane do połączenia z profilem „parapetowym” (kątowy łącznik)
  • standardowa długość śruby regulacyjnej -  60 mm
  • regulacja wysokości w zakresie - 12 do 50 mm

Maksymalne obciążenie konsoli w zależności od wielkości wysunięcia przed lico muru:

  • 30 mm - 195 kg
  • 50 mm - 110 kg
  • 70 mm - 46 kg
  • 115 mm - 17 kg
  • 160 mm - 7 kg

Sposób montażu:

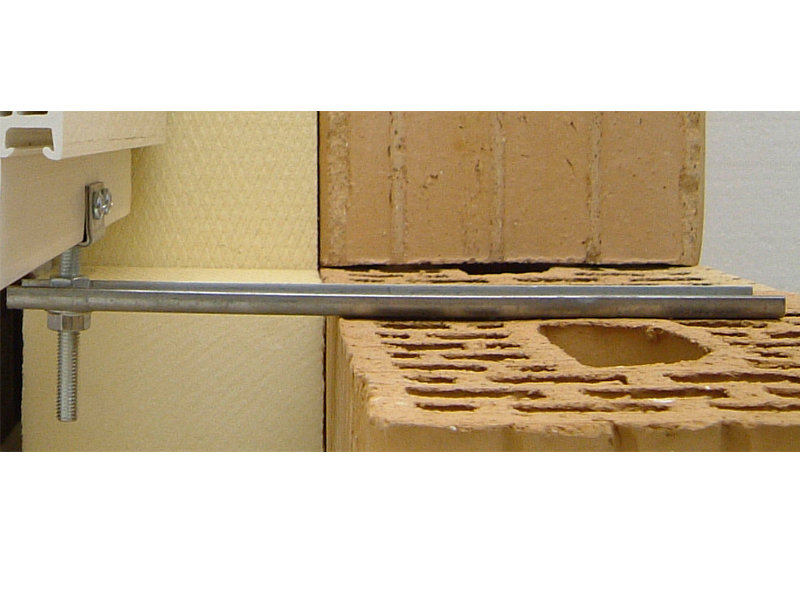

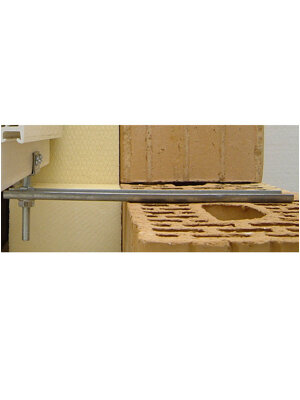

Zamocować konsole do progu wnęki okiennej (łączniki odpowiednie do materiału ściany minimum 2 szt.), postawić ramę na konsolach w taki sposób, żeby profil pod parapetowy oparł się na kątownikach śrub regulacyjnych, ramę wypośrodkować w otworze okiennym, za pomocą wkrętów połączyć kątowniki śrub regulacyjnych z profilem pod parapetowym, wypoziomować i wyregulować wysokość ramy (góra-dół), wyregulować głębokość położenia ramy, skontrować nakrętki na śrubie regulacyjnej.
