Opis

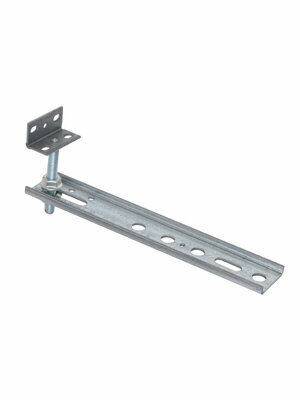

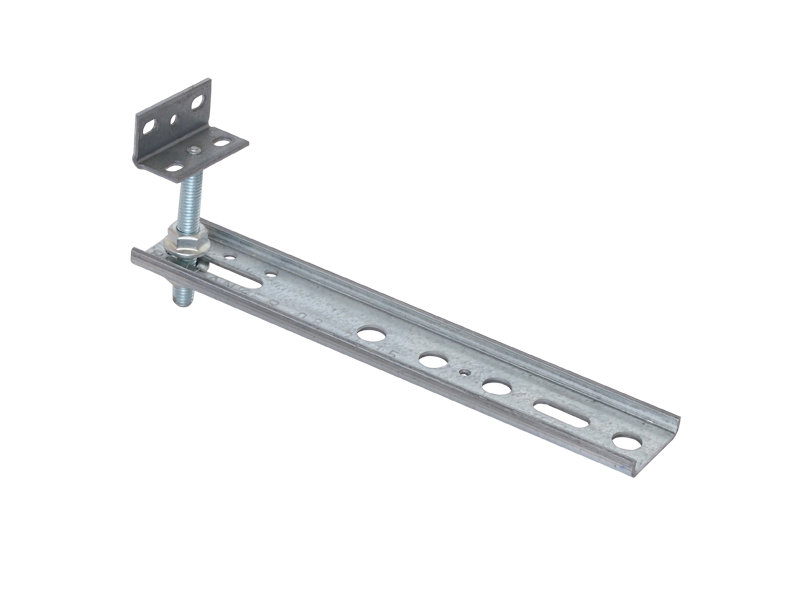

Konsola dolna płaska z regulacją wysokości WU-200x2,5/60, to podstawowy element nośny systemu Knelsen do montowania okien w warstwie ocieplenia.
- grubość - 2,5mm
- długość - 200mm
- systemowo przystosowane do połączenia z profilem „parapetowym” (kątowy łącznik)
- standardowa długość śruby regulacyjnej - 60mm
- regulacja wysokości w zakresie - 12 do 50 mm
Maksymalne obciążenie konsoli w zależności od wielkości wysunięcia przed lico muru:
- 30 mm - 195 kg
- 50 mm - 110 kg
- 70 mm - 46 kg
- 115 mm - 17 kg
- 160 mm - 7 kg

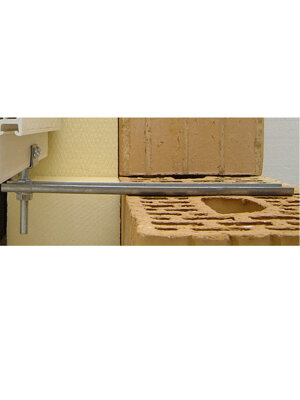

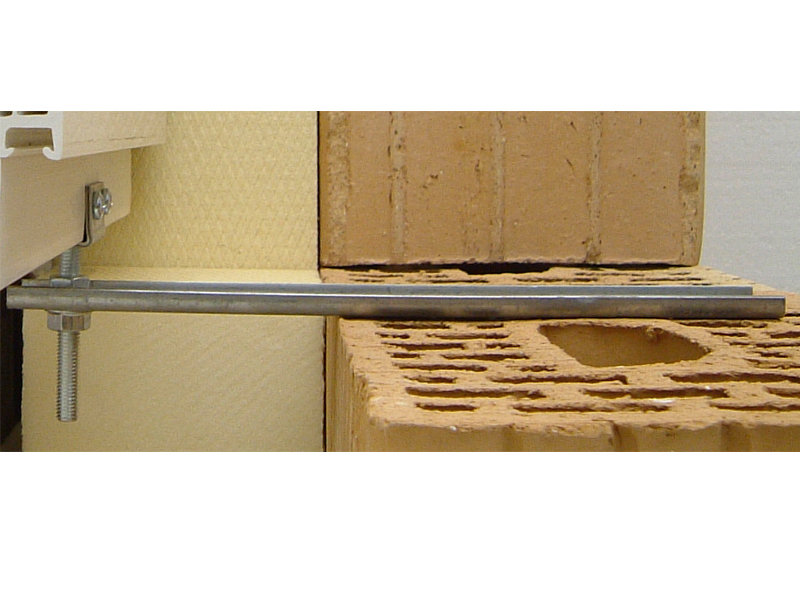

Sposób montażu:
Zamocować konsole do progu wnęki okiennej (łączniki odpowiednie do materiału ściany minimum 2 szt.), postawić ramę na konsolach w taki sposób, żeby profil pod parapetowy oparł się na kątownikach śrub regulacyjnych, ramę wypośrodkować w otworze okiennym, za pomocą wkrętów połączyć kątowniki śrub regulacyjnych z profilem pod parapetowym, wypoziomować i wyregulować wysokość ramy (góra-dół), wyregulować głębokość położenia ramy, skontrować nakrętki na śrubie regulacyjnej.
