Sposoby i kierunki otwierania okien

Zanim jakiekolwiek okno zostanie zamówione, wyprodukowane i sprzedane, wcześniej będzie wielokrotnie narysowane. Schematyczne rysunki okien można znaleźć w projektach, w prospektach reklamowych, w zapytaniach ofertowych, a także w gotowych ofertach przedstawianych nabywcom.

---

Co jest najważniejsze?

Przede wszystkim jednym z istotnych elementów takich rysunków jest graficzne zaznaczenie sposobu i kierunku otwierania poszczególnych kwater okiennych. Umiejętność prawidłowego odczytania tych oznaczeń jest niezbędna do właściwej oceny każdego projektowego zestawienia stolarki otworowej albo zgodności oferty z życzeniem inwestora. Jednym z najczęstszych błędów popełnianych na rysunkach lub ich zły odczyt dotyczy oznaczenia kierunków i sposobów otwierania. W rezultacie prowadzi to do częstszych przyczyn występowania błędów produkcyjnych prowadzących. A w konsekwencji dochodzi do sporów pomiędzy stronami na etapie realizacji dostaw albo usług montażowych.


Graficzne oznaczenie sposobu i kierunku otwierania okna

Sposób poprawnego graficznego oznaczania sposobu i kierunku otwierania różnych typów okien został ustalony w treści normy PN-EN 12519:2007. Ze względu na sposób otwierania skrzydła możemy wyróżnić następujące typy okien:

• nieotwierane
• uchylne
• odchylne
• rozwierane
• uchylno-rozwierane
• przesuwne
• obrotowe

Poniżej przedstawiamy przykładowe rysunki okien wraz z objaśnieniami graficznych oznaczeń sposobu ich otwierania pochodzącymi z normy PN-EN 12519:2007.


		​
Oszklenie stałe	Okno stałe	Okno uchylne
Okno odchylne	Okno odchylne z osią przesuwną	Okno rozwierne
Okno rozwierane z osią przesuwną	Okno uchylno-rozwierane	Okno obrotowe z osią centralną
Okno obrotowe mimośrodowe	Okno przechylne	Okno przechylne mimośrodowe
Okno uchylno-przesuwne	Okno unoszono-przesuwne	Okno przesuwne pionowo otwierane w górę
	Okno przesuwne pionowo otwierane w dół

Ustalenie kierunku otwierania okna

Po odczytaniu z rysunku przewidywanego sposobu otwierania, kolejnym krokiem jest ustalenie kierunku otwierania okna. Przede wszystkim właściwie dobrany kierunek otwierania okna, to lepsza możliwość zagospodarowania powierzchni pomieszczeń. Jak odczytać kierunek otwierania skrzydeł okiennych z rysunku?

Z pewnością można to uczynić z rodzaju linii używanych na rysunku do oznaczania sposobu otwierania. Należy jednak zwrócić uwagę, że na niektórych schematach sposób otwierania oznaczony jest wyłącznie liniami ciągłymi, a na innych ciągłymi i przerywanymi. Czy to przypadek? Zwykła niedoróbka w druku? Nie! Użycie na rysunku linii ciągłej lub przerywanej ma właśnie związek z oznaczeniem planowanego kierunku otwierania skrzydła. Norma PN-EN 12519:2007 zaleca przyjęcie następującej zasady:

• Ruch otwierający skrzydła w kierunku użytkownika zaznacza się linią ciągłą
• Ruch otwierający skrzydła w kierunku przeciwnym (od użytkownika) zaznacza się linią przerywaną

Kierunek otwierania okna



Okno prawe czy lewe?

Kolejna kwestia, którą warto przedstawić, to tak zwane okna lewe lub prawe. Które jest którym? W Polsce, w branży okiennej, powszechnie przyjęło się określać lewy lub prawy kierunek otwierania okna według położenia zawiasów na ramie okna.


Wskazówka!

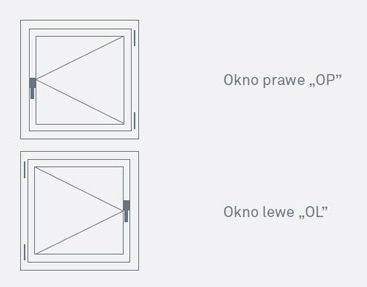

Jeśli zawiasy znajdują się po stronie prawej, a klamka po lewej, to mamy do czynienia z oknem prawym. Okno prawe oznacza się symbolem „OP”.

Jeśli zawiasy znajdują się po stronie lewej, a klamka po prawej, to mamy do czynienia z oknem lewym. Okno prawe oznacza się symbolem „OL”.



Okno lewe a prawe

W tym miejscu koniecznie trzeba wspomnieć o pewnej niepisanej zasadzie związanej z tworzeniem i czytaniem schematycznych rysunków okien. W Polsce budynki wyposaża się głównie w okna otwierane do wnętrza pomieszczeń, w braku wyraźnego odmiennego zastrzeżenia producenci okien przyjmują, że wszystkie rysunki oraz oznaczenia kierunku otwierania sporządzane są w „widoku od wnętrza pomieszczenia”. Czyli tak, jakby użytkownik znajdował się i obserwował okno z wnętrza budynku.

W niektórych sytuacjach brak informacji o tym w jakim „widoku”, przedstawione są rysunki okien może prowadzić do całkowicie błędnego wykonania gotowego wyrobu. Okna są produkowane jakby „w lustrzanym odbiciu”. Na czym polega błąd „lustrzanego odbicia” w określaniu kierunku otwierania okna ilustruje poniższy rysunek. Ze względu na miejsce, w którym znajduje się obserwator, to samo okno dla jednego z obserwatorów jest oknem lewym (widok od wewnątrz). Natomiast dla drugiego prawym (widok od zewnątrz).

Widok od wewnątrz i zewnątrz na okno
